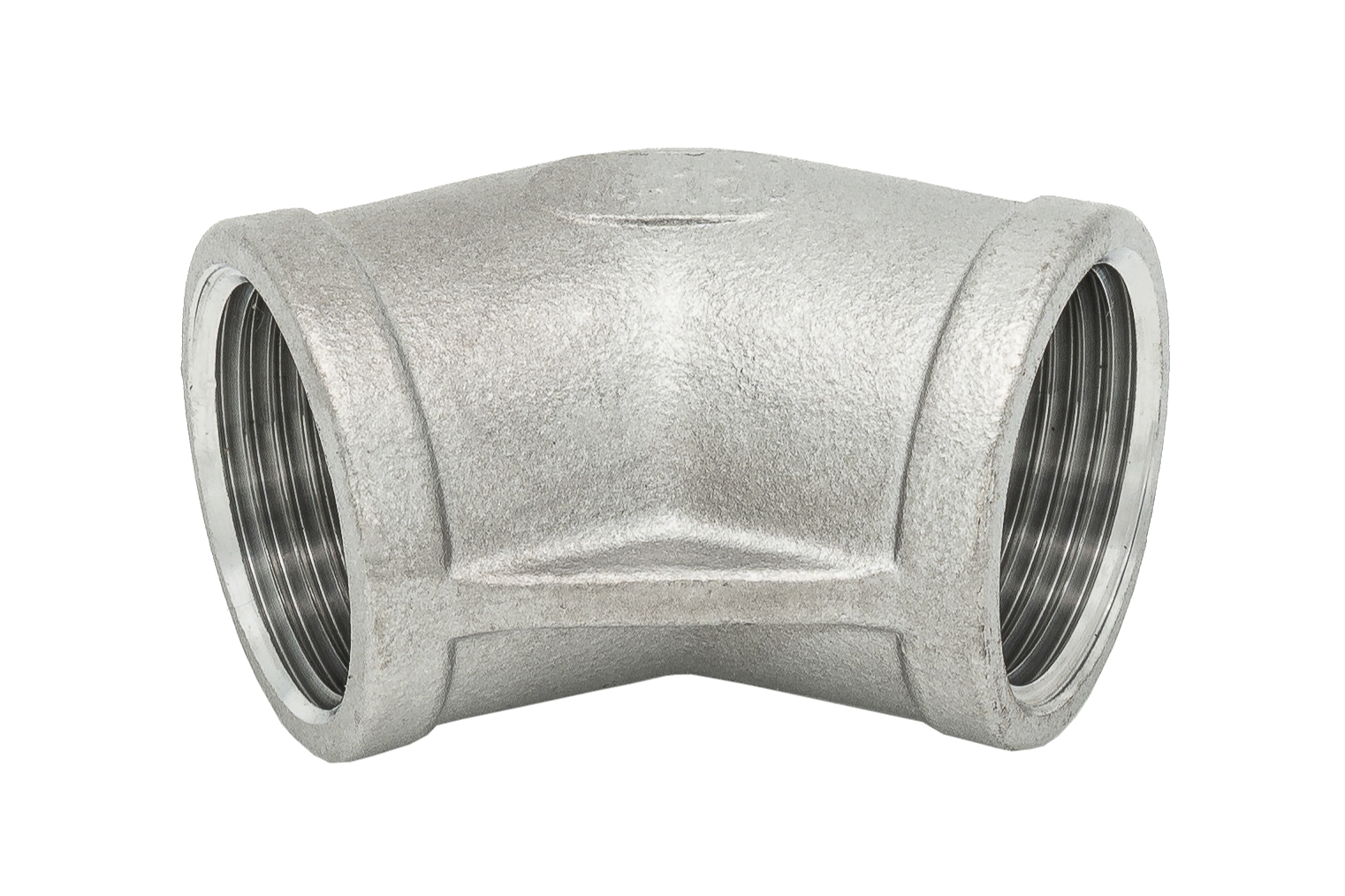

Winkel 45° IG/IG 1.4408 1/2"
Edelstahl 45°-Winkel mit 2 Innengewinden – Flexible Verbindungslösung für Gewindefittinge
Der Edelstahl 45°-Winkel mit zwei Innengewinden dient zur Verbindung von Gewindefittinge mit gleichgroßen Außengewinden. Die beiden Abgänge stehen hierbei im 45°-Winkel zueinander, was dieses Bauteil besonders flexibel für den Einsatz in Rohrsystemen macht, bei denen eine präzise Winkelverbindung erforderlich ist. Hergestellt nach höchsten Qualitätsstandards, bietet der 45°-Winkel eine robuste und langlebige Lösung für anspruchsvolle Anwendungen.
Gefertigt aus Gussausführung 1.4408 und genormt nach AISI316, bietet dieser Edelstahl-Winkel eine hervorragende Korrosionsbeständigkeit. Das Material widersteht Rost, feuchter Luft und Wasser und ist zusätzlich resistent gegen Öl, Luft und Wasserdampf. Selbst bei Druckverhältnissen bis zu 10 bar bleibt der 45°-Winkel stabil und gewährleistet eine zuverlässige Dichtheit.
Die Gewinde des Edelstahl-Winkels entsprechen den Normen DIN EN 10226-1:2004 (vormals DIN 2999) und ISO 7-1, was für Verbindungen im Gewinde dichtend steht. Diese Gewindenormen gewährleisten eine präzise Passform und dichte Verbindungen, ohne dass zusätzliches Dichtmaterial erforderlich ist.
Vorteile des Edelstahl 45°-Winkels auf einen Blick:
- Verbindet zwei Außengewinde im 45°-Winkel
- Hochwertiger Edelstahl 1.4408 nach AISI316 für maximale Korrosionsbeständigkeit
- Beständig gegen Rost, Feuchtigkeit, Wasser, Öl, Luft und Wasserdampf
- Druckbeständig bis 10 bar
- Dichtende Gewinde nach DIN EN 10226-1:2004 / ISO 7-1
- Vielseitig einsetzbar im Sanitärbereich, Heizungsbau, Industrie und Garten- sowie Leitungsbau
Dank seiner robusten Bauweise und hohen Beständigkeit ist der Edelstahl 45°-Winkel die optimale Wahl für Anwendungen, bei denen eine präzise Rohrverbindung bei engen Platzverhältnissen gefragt ist. Ob im Sanitärbereich, Heizungsbau, der Industrie oder im Garten- und Leitungsbau – dieses Verbindungselement bietet zuverlässige Leistung und Langlebigkeit.
|

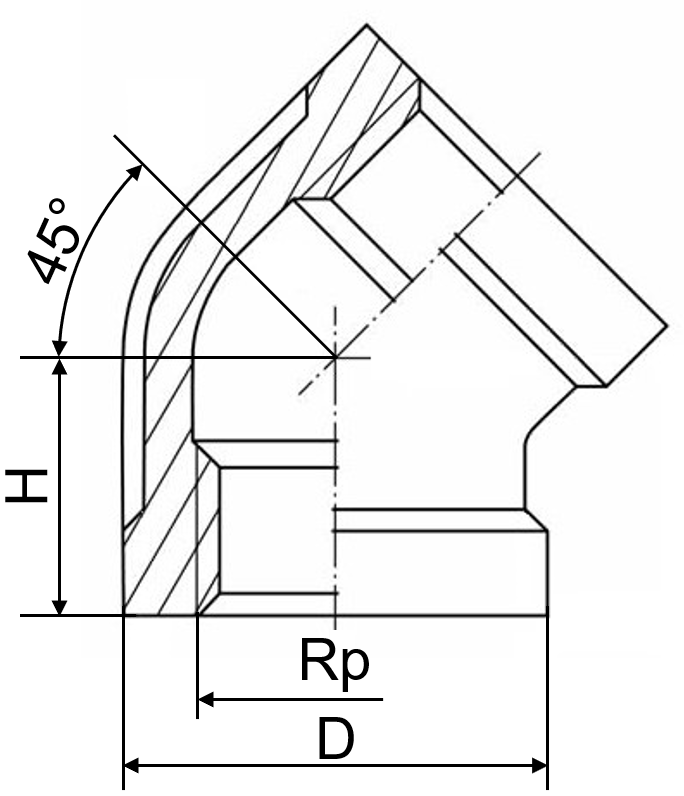

Art.-Nr. |
Rp |
D [mm] |
H [mm] |
m [kg] |
|
303018 |
1/8“ |
15 |
16 |
0,023 |
|
303014 |
1/4“ |
19 |
17,5 |
0,030 |
|
303038 |
3/8“ |
20,5 |
18,5 |
0,033 |
|
303012 |
1/2“ |
26,5 |
23,5 |
0,047 |
|
303034 |
3/4“ |
32 |
28 |
0,079 |
|
303100 |
1“ |
39,5 |
32,5 |
0,129 |
|
303114 |
1 1/4“ |
47,5 |
39 |
0,171 |
|
303112 |
1 1/2“ |
55 |
43 |
0,209 |
|
303200 |
2“ |
68,5 |
54,5 |
0,453 |
|
303212 |
2 1/2“ |
84,5 |
58 |
0,636 |
|
303300 |
3“ |
|||
|
303400 |
4“ |
123,5 |
80 |
1,496 |
