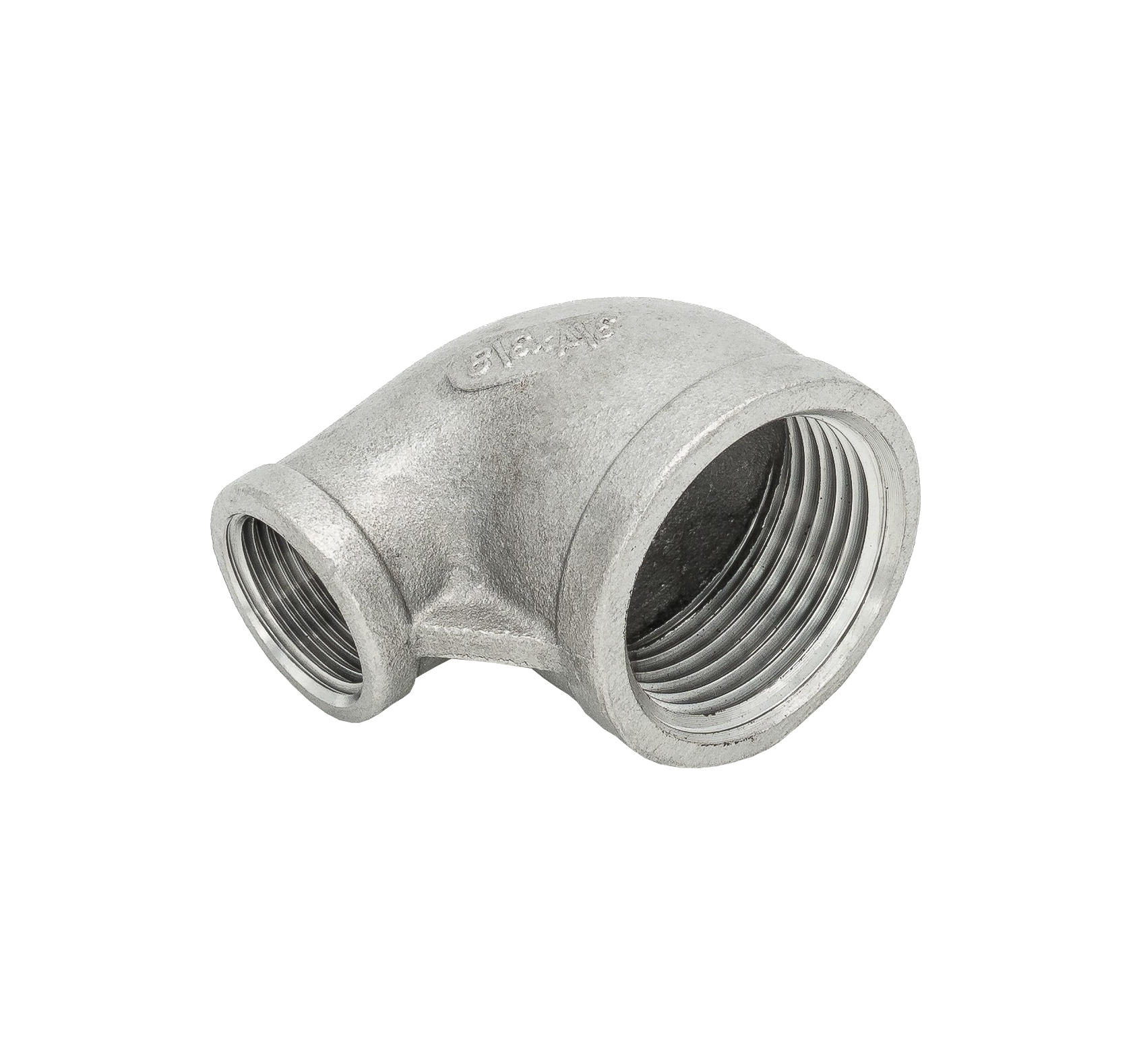

Winkel 90° IG/IG reduziert 1.4408 1/4" x 1/8"
Edelstahl 90°-Winkel mit 2 Innengewinden – Robuste Verbindungslösung für unterschiedlich große Außengewinde
Der Edelstahl 90°-Winkel mit zwei Innengewinden, davon eines reduzierend, bietet eine zuverlässige Verbindungsmöglichkeit für Gewindefittinge mit unterschiedlich großen Außengewinden. Mit zwei Abgängen im 90°-Winkel zueinander ermöglicht dieser Winkel flexible Anschlusslösungen in verschiedenen Installationsbereichen. Dank der hochwertigen Verarbeitung garantiert er eine langlebige und dichte Verbindung.
Gefertigt aus Edelstahl der Gussausführung 1.4408 und genormt nach AISI316, zeichnet sich der 90°-Winkel durch eine ausgezeichnete Korrosionsbeständigkeit aus. Das Material ist besonders resistent gegen Rost, feuchte Luft und Wasser, sowie Öl, Luft und Wasserdampf. Selbst unter Druck von bis zu 10 bar bleibt der Edelstahlwinkel formstabil und bietet eine verlässliche Abdichtung.
Die Gewinde entsprechen den Normen DIN EN 10226-1:2004 (alt DIN 2999) und ISO 7-1, die für dichte Verbindungen ohne zusätzliches Dichtmaterial sorgen. Der reduzierte Abgang des Innengewindes ermöglicht die Kombination von Rohren oder Fittinge mit unterschiedlichen Durchmessern.
Vorteile des Edelstahl 90°-Winkels mit reduziertem Innengewinde:
- Verbindung zweier Außengewinde im 90°-Winkel, davon eines reduziert
- Hergestellt aus korrosionsbeständigem Edelstahl 1.4408 nach AISI316
- Robust gegenüber Rost, Feuchtigkeit, Wasser, Öl, Luft und Wasserdampf
- Druckbeständig bis 10 bar
- Dichtende Gewinde nach DIN EN 10226-1:2004 / ISO 7-1
- Vielseitig einsetzbar in Sanitärinstallationen, Heizungsbau, Industrie sowie im Garten- und Leitungsbau
Der Edelstahl 90°-Winkel mit reduziertem Innengewinde ist die ideale Lösung für Installationen, die eine Verbindung von Rohren oder Fittinge mit unterschiedlichen Größen erfordern. Ob im Sanitärbereich, Heizungsbau, der Industrie oder im Garten- und Leitungsbau – dieses Bauteil bietet maximale Flexibilität und Zuverlässigkeit bei der Montage.
|

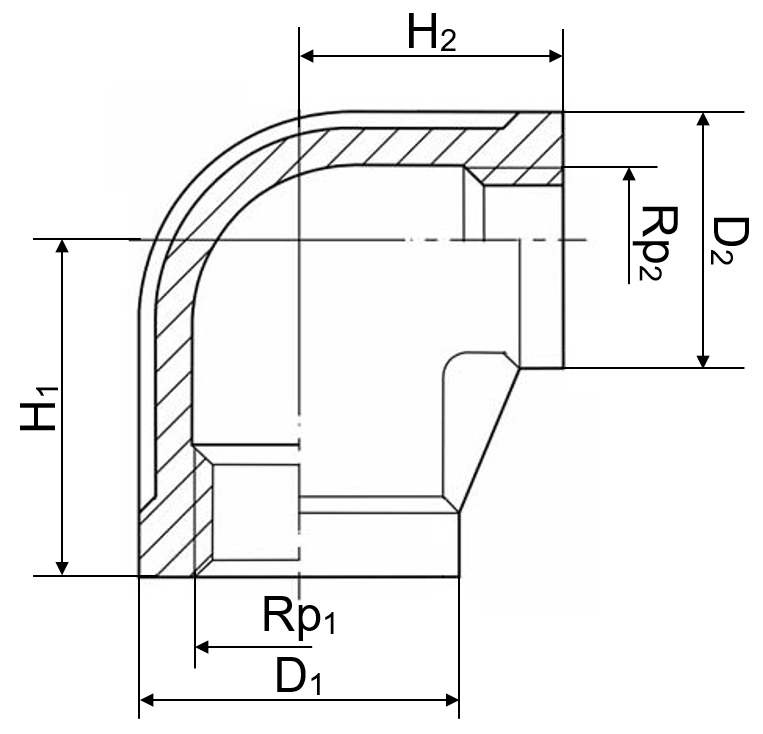

Art.-Nr. |
Rp1 |
Rp2 |
D1 [mm] |
D2 [mm] |
H1 [mm] |
H2 [mm] |
m [kg] |
|
301R014018 |
1/4“ |
1/8“ |
16 |
13 |
19 |
18 |
0,020 |
|
301R038014 |
3/8“ |
1/4“ |
21 |
17 |
17 |
20 |
0,050 |
|
301R012018 |
1/2“ |
1/8“ |
|||||
|
301R012014 |
1/2“ |
1/4“ |
25 |
16 |
23 |
24 |
0,090 |
|
301R012038 |
1/2“ |
3/8“ |
37 |
21 |
26 |
26 |
0,108 |
|
301R034038 |
3/4“ |
3/8“ |
32 |
21 |
28 |
27 |
0,110 |
|
301R034012 |
3/4“ |
1/2“ |
32 |
26 |
29 |
30 |
0,100 |
|
301R100012 |
1“ |
1/2“ |
39 |
26 |
31 |
33 |
0,120 |
|
301R100034 |
1“ |
3/4“ |
40 |
32 |
33 |
34 |
0,140 |
|
301R114012 |
1 1/4“ |
1/2“ |
|||||
|
301R114034 |
1 1/4“ |
3/4“ |
47 |
32 |
40 |
38 |
0,156 |
|
301R114100 |
1 1/4“ |
1“ |
47 |
40 |
39 |
42 |
0,273 |
|
301R112012 |
1 1/2“ |
1/2“ |
|||||
|
301R112034 |
1 1/2“ |
3/4“ |
|||||
|
301R112100 |
1 1/2“ |
1“ |
56 |
40 |
434 |
6 |
0,360 |
|
301R112114 |
1 1/2“ |
1 1/4“ |
55 |
49 |
40 |
43 |
0,320 |
|
301R200012 |
2“ |
1/2“ |
|||||
|
301R200100 |
2“ |
1“ |
67 |
39 |
40 |
46 |
0,380 |
|
301R200114 |
2“ |
1 1/4“ |
|||||
|
301R200112 |
2“ |
1 1/2“ |
66 |
54 |
53 |
53 |
0,823 |
