Winkel 90° IG/AG 1.4408 1/8"

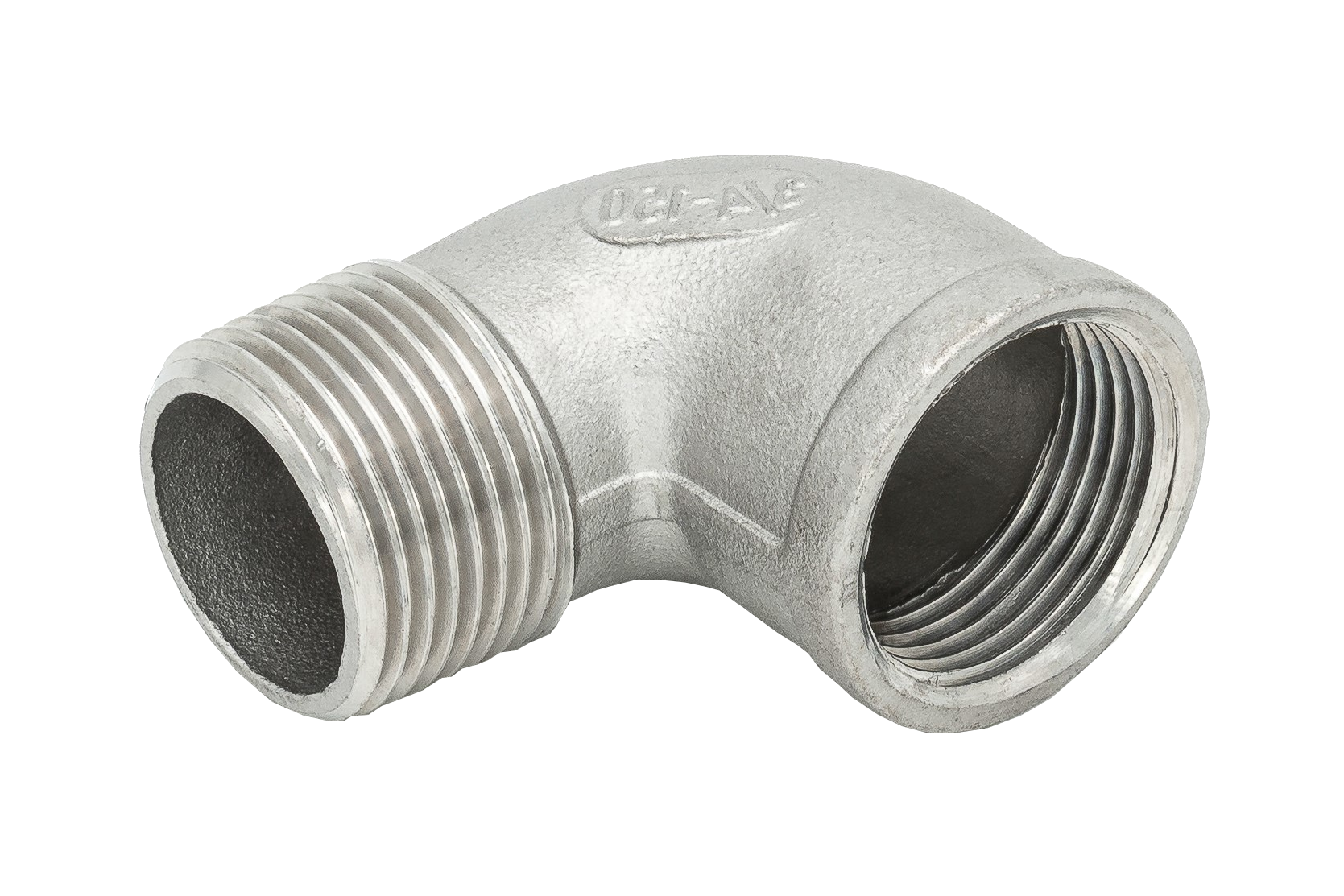

Edelstahl 90°-Winkel mit Innen- und Außengewinde – Robuste Verbindung für Rohrsysteme
Der Edelstahl 90°-Winkel mit einem Innen- und einem Außengewinde ist die ideale Lösung zur Verbindung von Gewindefittinge oder Rohrenden mit Außen- und Innengewinden. Die beiden Abgänge stehen im 90°-Winkel zueinander, wodurch dieses Verbindungselement perfekt für Installationen geeignet ist, bei denen ein rechtwinkliger Anschluss erforderlich ist. Dank der hochwertigen Verarbeitung bietet der Winkel eine langlebige und stabile Verbindung.
Hergestellt aus Gussausführung 1.4408 und genormt nach AISI316, zeichnet sich der Edelstahl 90°-Winkel durch seine hervorragende Korrosionsbeständigkeit aus. Er ist resistent gegen Rost, hält feuchter Luft und Wasser stand und bleibt selbst in Umgebungen mit Öl, Luft und Wasserdampf stabil. Zudem ist der Winkel bis zu einem Druck von 10 bar belastbar, was ihn besonders robust und vielseitig einsetzbar macht.
Die Gewinde entsprechen den Normen DIN EN 10226-1:2004 (vormals DIN 2999) und ISO 7-1, die eine dichte Verbindung garantieren, ohne dass zusätzliches Dichtmaterial erforderlich ist. Diese Gewindenormen gewährleisten eine präzise Passform und sichere Abdichtung.
Vorteile des Edelstahl 90°-Winkels mit Innen- und Außengewinde:
- Verbindung eines Innen- und Außengewindes im 90°-Winkel
- Hochwertiger Edelstahl 1.4408 nach AISI316, resistent gegen Korrosion
- Beständig gegen Rost, Feuchtigkeit, Wasser, Öl, Luft und Wasserdampf
- Druckbeständig bis zu 10 bar
- Dichtende Gewinde nach DIN EN 10226-1:2004 / ISO 7-1
- Vielseitig einsetzbar in Sanitärinstallationen, Heizungsbau, Industrie sowie Garten- und Leitungsbau
Mit dem Edelstahl 90°-Winkel mit Innen- und Außengewinde erhalten Sie eine zuverlässige und langlebige Verbindungslösung für Rohrleitungen und Fittinge in unterschiedlichen Bereichen. Ob im Sanitärbereich, Heizungsbau, der Industrie oder im Garten- und Leitungsbau – dieses Bauteil gewährleistet präzise und sichere Anschlüsse auch unter anspruchsvollen Bedingungen.
|

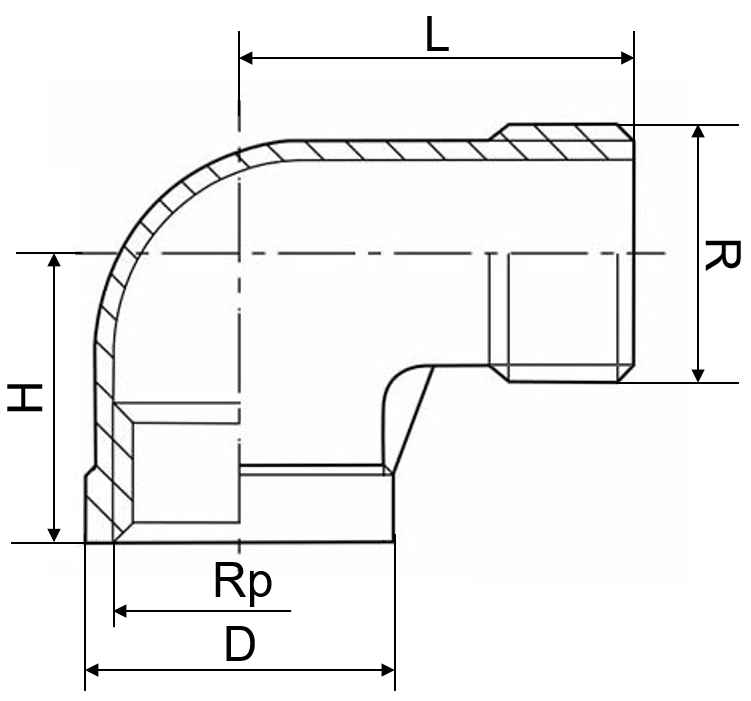

Art.-Nr. |
Rp |
R |
D [mm] |
L [mm] |
H [mm] |
m [kg] |
|
304018 |
1/8“ |
1/8“ |
13,9 |
26,5 |
19 |
0,015 |
|
304014 |
1/4“ |
1/4“ |
17,2 |
30,8 |
21 |
0,028 |
|
304038 |
3/8“ |
3/8“ |
20,9 |
36,5 |
25 |
0,043 |
|
304012 |
1/2“ |
1/2“ |
24,9 |
41 |
28 |
0,057 |
|
304034 |
3/4“ |
3/4“ |
31,2 |
48 |
33 |
0,097 |
|
304100 |
1“ |
1“ |
38,1 |
55,5 |
38 |
0,143 |
|
304114 |
1 1/4“ |
1 1/4“ |
47,4 |
62 |
45 |
0,191 |
|
304112 |
1 1/2“ |
1 1/2“ |
54,1 |
68 |
50 |
0,283 |
|
304200 |
2“ |
2“ |
66,6 |
77,5 |
58 |
0,412 |
|
304212 |
2 1/2“ |
2 1/2“ |
87,4 |
93 |
69 |
0,910 |
|
304300 |
3“ |
3“ |
101,8 |
109 |
78 |
1,715 |
|
304400 |
4“ |
4“ |
109,5 |
115 |
97 |
2,848 |
Die bereitgestellten Abbildungen, Fotografien und technischen Informationen stammen von den Herstellern und spiegeln den Stand der Kenntnisse zum Zeitpunkt der Erstellung wider. Die Hersteller haben das Recht, technische Spezifikationen, Farben oder Materialien jederzeit und ohne vorherige Ankündigung zu ändern. Aus diesem Grund können wir keine Gewähr für die Richtigkeit der veröffentlichten Informationen übernehmen. Falls Ihnen eine Abweichung auffällt, würden wir uns über eine Mitteilung freuen, damit wir die Daten entsprechend aktualisieren können.
