Winkel 45° IG/AG 1.4408 1/8"
Edelstahl 45°-Winkel mit Innen- und Außengewinde – Flexibles Verbindungselement für Rohrsysteme
Der Edelstahl 45°-Winkel mit einem Innen- und einem Außengewinde bietet eine flexible Lösung zur Verbindung von Gewindefittinge oder Rohrenden mit Außen- und Innengewinden. Die beiden Abgänge stehen im 45°-Winkel zueinander, wodurch dieser Winkel ideal für Installationen in engen oder schwer zugänglichen Bereichen ist. Die hochwertige Verarbeitung garantiert eine langlebige und robuste Verbindung.
Hergestellt aus Gussausführung 1.4408 und genormt nach AISI316, ist der Edelstahl-Winkel extrem korrosionsbeständig und widerstandsfähig gegenüber Rost, Feuchtigkeit und Wasser. Darüber hinaus zeigt er sich robust gegenüber Öl, Luft und Wasserdampf und hält selbst unter Druckbedingungen von bis zu 10 bar stand.
Die Gewinde entsprechen den Normen DIN EN 10226-1:2004 (vormals DIN 2999) und ISO 7-1, welche für dichte Verbindungen ohne zusätzliches Dichtmaterial sorgen. Diese Standardisierung gewährleistet eine hohe Passgenauigkeit und Kompatibilität mit anderen Bauteilen.
Vorteile des Edelstahl 45°-Winkels mit Innen- und Außengewinde:
- Verbindet ein Außengewinde mit einem Innengewinde im 45°-Winkel
- Hergestellt aus korrosionsbeständigem Edelstahl 1.4408 nach AISI316
- Beständig gegen Rost, Feuchtigkeit, Wasser, Öl, Luft und Wasserdampf
- Druckbeständig bis 10 bar
- Dichtende Gewinde nach DIN EN 10226-1:2004 / ISO 7-1
- Vielseitig einsetzbar im Sanitärbereich, Heizungsbau, der Industrie sowie im Garten- und Leitungsbau
Der Edelstahl 45°-Winkel mit Innen- und Außengewinde ist die ideale Wahl für präzise und langlebige Verbindungen in komplexen Rohrleitungssystemen. Ob im Sanitärbereich, Heizungsbau, der Industrie oder im Garten- und Leitungsbau – dieses Verbindungselement gewährleistet zuverlässige und dichte Anschlüsse auch unter anspruchsvollen Bedingungen.
|
|
||||||
|

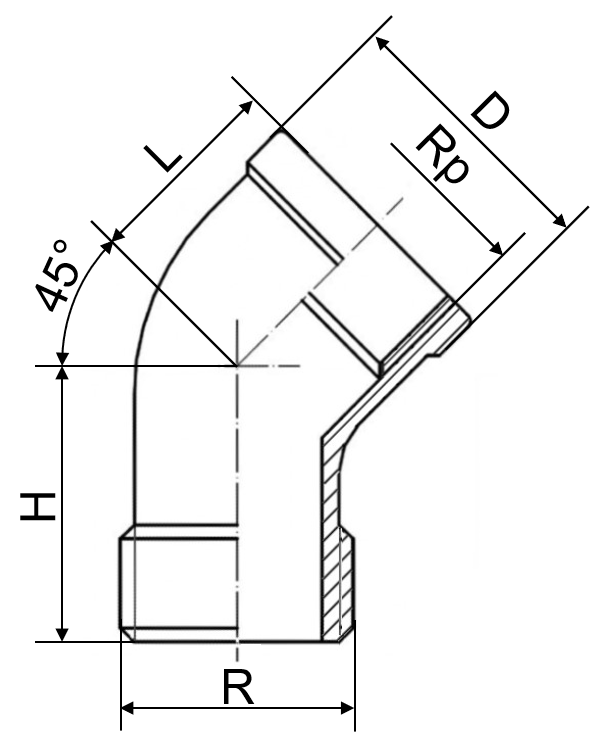

Art.-Nr. |
Rp |
R |
D [mm] |
L [mm] |
H [mm] |
m [kg] |
|
303IA018 |
1/8“ |
1/8“ |
14 |
11 |
23,5 |
0,010 |
|
303IA018 |
1/4“ |
1/4“ |
17 |
13,5 |
27 |
0,015 |
|
303IA038 |
3/8“ |
3/8“ |
20 |
16,5 |
33,5 |
0,034 |
|
303IA012 |
1/2“ |
1/2“ |
26 |
18,5 |
36,5 |
0,051 |
|
303IA034 |
3/4“ |
3/4“ |
31,5 |
24,5 |
40 |
0,070 |
|
303IA100 |
1“ |
1“ |
38,5 |
29 |
50 |
0,130 |
|
303IA114 |
1 1/4“ |
1 1/4“ |
48,5 |
33 |
50 |
0,214 |
|
303IA112 |
1 1/2“ |
1 1/2“ |
55 |
38 |
46 |
0,282 |
|
303IA200 |
2“ |
2“ |
||||
|
303IA212 |
2 1/2“ |
2 1/2“ |
70 |
50 |
55 |
0,490 |
|
303IA300 |
3“ |
3“ |
||||
|
303IA400 |
4“ |
4“ |
||||
Die bereitgestellten Abbildungen, Fotografien und technischen Informationen stammen von den Herstellern und spiegeln den Stand der Kenntnisse zum Zeitpunkt der Erstellung wider. Die Hersteller haben das Recht, technische Spezifikationen, Farben oder Materialien jederzeit und ohne vorherige Ankündigung zu ändern. Aus diesem Grund können wir keine Gewähr für die Richtigkeit der veröffentlichten Informationen übernehmen. Falls Ihnen eine Abweichung auffällt, würden wir uns über eine Mitteilung freuen, damit wir die Daten entsprechend aktualisieren können.
